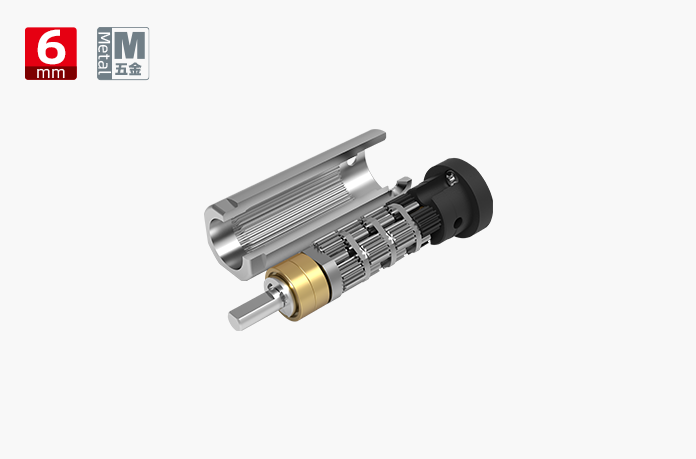

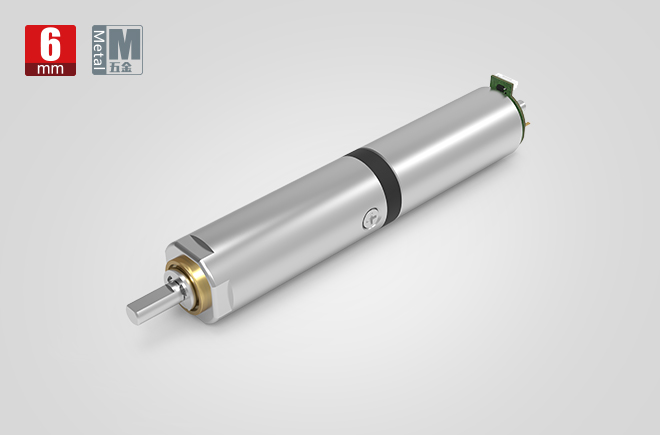

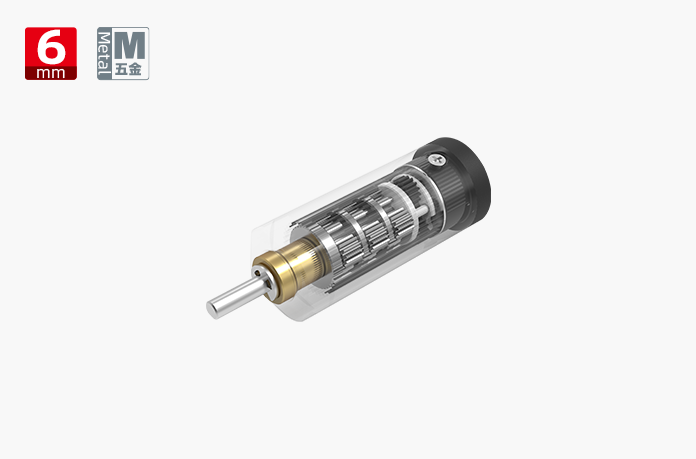

6MM微型行星减速机(金属减速齿轮箱)
外径： 6mm
原材料： 五金配件
转动走向： cw&ccw
齿圈箱回城差： ≤3°
滑动滚柱的轴承： 含油份滑动滚柱的轴承；翻页滑动滚柱的轴承
轴径窜动： ≤0.3mm(动植物油滚针滑动轴承) ；≤0.2mm(翻动滚针滑动轴承)
的输出轴径向电机负载：；≤0.5N(残油滚柱滚柱轴承)；≤5N(运转滚柱滚柱轴承)
作业温差：-20……+85℃
产品参数
齿轮箱参数
| 齿轮级数 | 1 | 2 | 3 | 4 |
| 减速比 | 5/6 | 23/31/41 | 110/148/198/266 | 531/711/952/1275/1708 |
| 最大容许扭力(gf.cm) | 330 | 330 | 330 | 600 |
| 瞬间容许力矩(gf.cm) | 800 | 800 | 800 | 1500 |
| 齿轮箱效率 | 87 | 74 | 63 | 56 |
| 长度 | 9.7 | 12.1 | 14.5 | 16.9 |
马达规格参数
| 马达(可选择) | 直流有刷电机、直流无刷电机、步进电机 |
| 电压(可选择) | 3-12V |
| 输入速度 | ≤30000rpm |
| 电流 | 100mA max |
齿轮级数：1
- 驱动比
- 5/6
- 最大容许扭力(gf.cm)
- 330
﹀
- 瞬间容许力矩(gf.cm):
- 800
- 齿轮箱效率
- 87
- 长度
- 9.7
齿轮级数：2
- 驱动比
- 23/31/41
- 最大容许扭力(gf.cm)
- 330
﹀
- 瞬间容许力矩(gf.cm):
- 800
- 齿轮箱效率
- 74
- 长度
- 12.1
齿轮级数：3
- 驱动比
- 110/148/198/266
- 最大容许扭力(gf.cm)
- 330
﹀
- 瞬间容许力矩(gf.cm):
- 800
- 齿轮箱效率
- 63
- 长度
- 14.5
齿轮级数：4
- 驱动比
- 531/711/952/1275/1708
- 最大容许扭力(gf.cm)
- 600
﹀
- 瞬间容许力矩(gf.cm):
- 1500
- 齿轮箱效率
- 56
- 长度
- 16.9
马达规格参数
| 马达(可选择) | 直流有刷电机 |
| 电压(可选择) | 3-12V |
| 输入速度 | ≤30000rpm |
| 电流 | 100mA max |

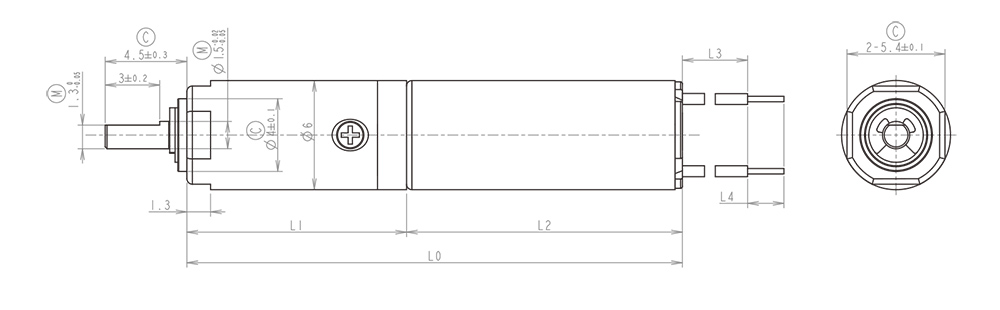

技术插图
推荐产品
型号
ZWBMD006006-5
ZWBMD006006-6
ZWBMD006006-23
ZWBMD006006-31
ZWBMD006006-41
ZWBMD006006-110
ZWBMD006006-148
ZWBMD006006-198
ZWBMD006006-266
ZWBMD006006-531
ZWBMD006006-711
ZWBMD006006-952
ZWBMD006006-1275
ZWBMD006006-1708
额定转速(rpm)
1563
1166
326
243
181
68
51
38
28
14
11
8
6
4
最高转速(rpm)
6250
4666
1302
972
726
271
203
151
113
57
42
32
24
18
额定容许力矩(gf.cm)
330
330
330
330
330
330
330
330
330
600
600
600
600
600
瞬间容许力矩(gf.cm)
800
800
800
800
800
800
800
800
800
1500
1500
1500
1500
1500
减速比
4.8
6.43
23.04
30.86
41.33
110.6
148.1
198.4
265.7
530.8
711.0
952.2
1275.2
1707.9
减速箱长L1(mm)
9.7
12.1
14.5
16.9
总长L(mm)
23.7
26.1
28.5
30.9
ZWBMD006006-5
- 额定转速(rpm):
- 1563
- 最高转速(rpm):
- 6250
﹀
- 额定容许力矩(gf.cm):
- 330
- 瞬间容许力矩(gf.cm):
- 800
- 减速比:
- 4.8
- 减速箱长L1(mm):
- 9.7
- 总长L(mm):
- 23.70
ZWBMD006006-6
- 额定转速(rpm):
- 1166
- 最高转速(rpm):
- 4666
﹀
- 额定容许力矩(gf.cm):
- 330
- 瞬间容许力矩(gf.cm):
- 800
- 减速比:
- 6.43
- 减速箱长L1(mm):
- 9.7
- 总长L(mm):
- 23.70
ZWBMD006006-23
- 额定转速(rpm):
- 326
- 最高转速(rpm):
- 1302
﹀
- 额定容许力矩(gf.cm):
- 330
- 瞬间容许力矩(gf.cm):
- 800
- 减速比:
- 23.04
- 减速箱长L1(mm):
- 12.1
- 总长L(mm):
- 26.1
ZWBMD006006-31
- 额定转速(rpm):
- 243
- 最高转速(rpm):
- 972
﹀
- 额定容许力矩(gf.cm):
- 330
- 瞬间容许力矩(gf.cm):
- 800
- 减速比:
- 30.86
- 减速箱长L1(mm):
- 12.1
- 总长L(mm):
- 26.1
ZWBMD006006-41
- 额定转速(rpm):
- 181
- 最高转速(rpm):
- 726
﹀
- 额定容许力矩(gf.cm):
- 330
- 瞬间容许力矩(gf.cm):
- 800
- 减速比:
- 41.33
- 减速箱长L1(mm):
- 12.1
- 总长L(mm):
- 26.1
ZWBMD006006-110
- 额定转速(rpm):
- 68
- 最高转速(rpm):
- 271
﹀
- 额定容许力矩(gf.cm):
- 330
- 瞬间容许力矩(gf.cm):
- 800
- 减速比:
- 110.6
- 减速箱长L1(mm):
- 14.5
- 总长L(mm):
- 28.5
ZWBMD006006-148
- 额定转速(rpm):
- 51
- 最高转速(rpm):
- 203
﹀
- 额定容许力矩(gf.cm):
- 330
- 瞬间容许力矩(gf.cm):
- 800
- 减速比:
- 148.1
- 减速箱长L1(mm):
- 14.5
- 总长L(mm):
- 28.5
ZWBMD006006-198
- 额定转速(rpm):
- 38
- 最高转速(rpm):
- 151
﹀
- 额定容许力矩(gf.cm):
- 330
- 瞬间容许力矩(gf.cm):
- 800
- 减速比:
- 198.4
- 减速箱长L1(mm):
- 14.5
- 总长L(mm):
- 28.5
ZWBMD006006-266
- 额定转速(rpm):
- 28
- 最高转速(rpm):
- 113
﹀
- 额定容许力矩(gf.cm):
- 330
- 瞬间容许力矩(gf.cm):
- 800
- 减速比:
- 265.7
- 减速箱长L1(mm):
- 14.5
- 总长L(mm):
- 28.5
ZWBMD006006-531
- 额定转速(rpm):
- 14
- 最高转速(rpm):
- 57
﹀
- 额定容许力矩(gf.cm):
- 600
- 瞬间容许力矩(gf.cm):
- 1500
- 减速比:
- 530.8
- 减速箱长L1(mm):
- 16.9
- 总长L(mm):
- 30.9
ZWBMD006006-711
- 额定转速(rpm):
- 11
- 最高转速(rpm):
- 42
﹀
- 额定容许力矩(gf.cm):
- 600
- 瞬间容许力矩(gf.cm):
- 1500
- 减速比:
- 711.0
- 减速箱长L1(mm):
- 16.9
- 总长L(mm):
- 30.9
ZWBMD006006-952
- 额定转速(rpm):
- 8
- 最高转速(rpm):
- 32
﹀
- 额定容许力矩(gf.cm):
- 600
- 瞬间容许力矩(gf.cm):
- 1500
- 减速比:
- 952.2
- 减速箱长L1(mm):
- 16.9
- 总长L(mm):
- 30.9
ZWBMD006006-1275
- 额定转速(rpm):
- 6
- 最高转速(rpm):
- 24
﹀
- 额定容许力矩(gf.cm):
- 600
- 瞬间容许力矩(gf.cm):
- 1500
- 减速比:
- 1275.2
- 减速箱长L1(mm):
- 16.9
- 总长L(mm):
- 30.9
ZWBMD006006-1708
- 额定转速(rpm):
- 4
- 最高转速(rpm):
- 18
﹀
- 额定容许力矩(gf.cm):
- 600
- 瞬间容许力矩(gf.cm):
- 1500
- 减速比:
- 1707.9
- 减速箱长L1(mm):
- 16.9
- 总长L(mm):
- 30.9
*以上规格数据仅供参考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
6MM微型行星减速机(金属减速齿轮箱)参数
6MM微型行星减速机(金属减速齿轮箱)应用
