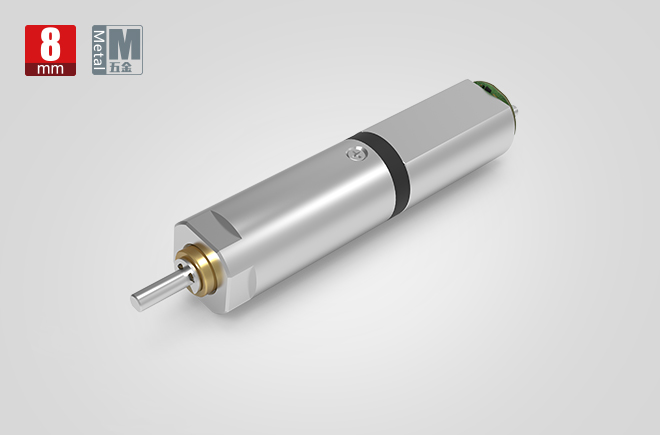

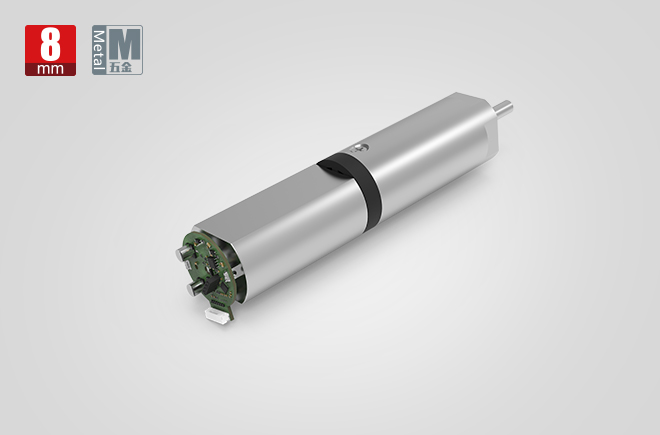

8mm直流减速电机
物料归类： 电流减速时电动机
产品的类型：ZWMD008008-152-01
设备技术参数：Φ8MM设备
电 压：4.2V
负载电机马达转速：（步进电动机马达电机马达 可订做）
负载电流值：<105 mA（可设计)
缓速比：152:1（可设计）
额定的载荷：按需订制
产品参数
企业产品要求：Φ8MM
的产品规格：ZWMD008008-152-01
功率交流电压: 4.2 VDC（可私人定制）
负载电压电流:105mA（可订制）
负载电机转速:103±15%rpm（可私人订制）
控制比: 152:1（可全屋定制）
工作输出耗油率：0.01W-0.3W
齿轮传动轴箱类别：星体齿轮传动轴箱
轮齿布料材质：金属材质轮齿、颗粒冶金机械（可制作）
推动交流电动机：直流电源交流电动机
驱动安装程序轴：铝合金驱动安装程序轴
输出的轴图行：D形轴、正方形轴、双扁形轴、五角形轴、五边形轴、四面八方轴；
商品优缺点：尺寸规格小、品质轻、要求高、嘈音低、人类使用期限长；
成品的妙用：眉笔、拍照片机、推油机、丝机人、自动化成品的、摄像头机。
齿轮箱参数
| 齿轮级数 | 1 | 2 | 3 | 4 |
| 减速比 | 4/5 | 13/19/28 | 47/69/102/152 | 168/249/369/546/809 |
| 最大容许扭力(gf.cm) | 250 | 400 | 600 | 750 |
| 瞬间容许力矩(gf.cm) | 500 | 800 | 1200 | 1500 |
| 齿轮箱效率 | 85 | 73 | 62 | 55 |
| 长度 | 11.6 | 14.3 | 17 | 19.7 |
马达规格参数
| 马达(可选择) | 直流有刷电机、直流无刷电机、步进电机 |
| 电压(可选择) | 3-12V |
| 输入速度 | ≤30000rpm |
| 电流 | 150mA max |
产品规格：Φ8MM
产品型号：ZWMD008008-152-01
额定电压: 4.2 VDC（可定制）
空载电流:105mA（可定制）
空载转速:103±15%rpm（可定制）
驱动比: 152:1（可定制）
输出功率：0.01W-0.3W
齿轮箱类型：行星齿轮箱
齿轮材质：金属齿轮、粉末冶金（可定制）
驱动电机：直流电机
驱动轴：金属驱动轴
输出轴形状：D形轴、圆形轴、双扁形轴、六边形轴、五边形轴、四方轴；
产品特点：规格小、质量轻、精度高、噪音低、寿命长；
产品用途：眉笔、照相机、按摩设备、机器人、电子产品、摄像设备。
齿轮级数：1
- 驱动比
- 4/5
- 最大容许扭力(gf.cm)
- 250
﹀
- 瞬间容许力矩(gf.cm):
- 500
- 齿轮箱效率
- 85
- 长度
- 11.6
齿轮级数：2
- 驱动比
- 13/19/28
- 最大容许扭力(gf.cm)
- 400
﹀
- 瞬间容许力矩(gf.cm):
- 800
- 齿轮箱效率
- 73
- 长度
- 14.3
齿轮级数：3
- 驱动比
- 47/69/102/152
- 最大容许扭力(gf.cm)
- 600
﹀
- 瞬间容许力矩(gf.cm):
- 1200
- 齿轮箱效率
- 62
- 长度
- 17
齿轮级数：4
- 驱动比
- 168/249/369/546/809
- 最大容许扭力(gf.cm)
- 750
﹀
- 瞬间容许力矩(gf.cm):
- 1500
- 齿轮箱效率
- 55
- 长度
- 19.7
马达规格参数
| 马达(可选择) | 直流有刷电机 |
| 电压(可选择) | 3-12V |
| 输入速度 | ≤30000rpm |
| 电流 | 150mA max |

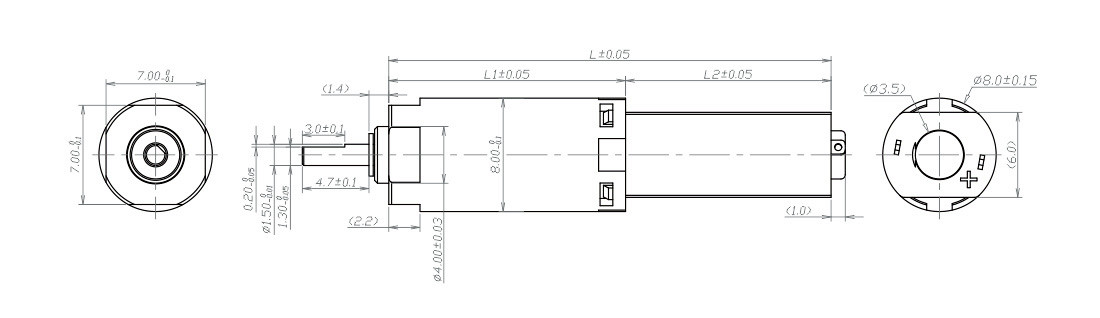

技术插图
推荐产品
型号
ZWMD008008-4
ZWMD008008-5
ZWMD008008-13
ZWMD008008-19
ZWMD008008-28
ZWMD008008-47
ZWMD008008-69
ZWMD008008-102
ZWMD008008-152
ZWMD008008-168
ZWMD008008-249
ZWMD008008-369
ZWMD008008-546
ZWMD008008-809
额定转速(rpm)
2083
1406
579
391
264
161
109
73
49
45
30
20
14
9
最高转速(rpm)
8333
5625
2315
1563
1055
643
434
293
198
179
121
81
55
37
额定容许力矩(gf.cm)
250
250
400
400
400
600
600
600
600
750
750
750
750
750
瞬间容许力矩(gf.cm)
500
500
800
800
800
1200
1200
1200
1200
1500
1500
1500
1500
1500
减速比
3.6
5.3
13.0
19.2
28.4
46.7
69.1
102.4
151.7
168.0
248.8
368.6
546.1
809.1
减速箱长L1(mm)
11.6
14.3
17
19.7
总长L(mm)
26.1
28.8
31.5
34.2
ZWMD008008-4
- 额定转速(rpm):
- 2083
- 最高转速(rpm):
- 8333
﹀
- 额定容许力矩(gf.cm):
- 250
- 瞬间容许力矩(gf.cm):
- 500
- 减速比:
- 3.6
- 减速箱长L1(mm):
- 11.6
- 总长L(mm):
- 26.1
ZWMD008008-5
- 额定转速(rpm):
- 1406
- 最高转速(rpm):
- 5625
﹀
- 额定容许力矩(gf.cm):
- 250
- 瞬间容许力矩(gf.cm):
- 500
- 减速比:
- 5.3
- 减速箱长L1(mm):
- 11.6
- 总长L(mm):
- 26.1
ZWMD008008-13
- 额定转速(rpm):
- 579
- 最高转速(rpm):
- 2315
﹀
- 额定容许力矩(gf.cm):
- 400
- 瞬间容许力矩(gf.cm):
- 800
- 减速比:
- 13.0
- 减速箱长L1(mm):
- 14.3
- 总长L(mm):
- 28.8
ZWMD008008-19
- 额定转速(rpm):
- 391
- 最高转速(rpm):
- 1563
﹀
- 额定容许力矩(gf.cm):
- 400
- 瞬间容许力矩(gf.cm):
- 800
- 减速比:
- 19.2
- 减速箱长L1(mm):
- 14.3
- 总长L(mm):
- 28.8
ZWMD008008-28
- 额定转速(rpm):
- 264
- 最高转速(rpm):
- 1055
﹀
- 额定容许力矩(gf.cm):
- 400
- 瞬间容许力矩(gf.cm):
- 800
- 减速比:
- 28.4
- 减速箱长L1(mm):
- 14.3
- 总长L(mm):
- 28.8
ZWMD008008-47
- 额定转速(rpm):
- 161
- 最高转速(rpm):
- 643
﹀
- 额定容许力矩(gf.cm):
- 600
- 瞬间容许力矩(gf.cm):
- 1200
- 减速比:
- 46.7
- 减速箱长L1(mm):
- 17
- 总长L(mm):
- 31.5
ZWMD008008-69
- 额定转速(rpm):
- 109
- 最高转速(rpm):
- 434
﹀
- 额定容许力矩(gf.cm):
- 600
- 瞬间容许力矩(gf.cm):
- 1200
- 减速比:
- 69.1
- 减速箱长L1(mm):
- 17
- 总长L(mm):
- 31.5
ZWMD008008-102
- 额定转速(rpm):
- 73
- 最高转速(rpm):
- 293
﹀
- 额定容许力矩(gf.cm):
- 600
- 瞬间容许力矩(gf.cm):
- 1200
- 减速比:
- 102.4
- 减速箱长L1(mm):
- 17
- 总长L(mm):
- 31.5
ZWMD008008-152
- 额定转速(rpm):
- 49
- 最高转速(rpm):
- 198
﹀
- 额定容许力矩(gf.cm):
- 600
- 瞬间容许力矩(gf.cm):
- 1200
- 减速比:
- 151.7
- 减速箱长L1(mm):
- 17
- 总长L(mm):
- 31.5
ZWMD008008-168
- 额定转速(rpm):
- 45
- 最高转速(rpm):
- 179
﹀
- 额定容许力矩(gf.cm):
- 750
- 瞬间容许力矩(gf.cm):
- 1500
- 减速比:
- 168.0
- 减速箱长L1(mm):
- 19.7
- 总长L(mm):
- 34.2
ZWMD008008-249
- 额定转速(rpm):
- 30
- 最高转速(rpm):
- 121
﹀
- 额定容许力矩(gf.cm):
- 750
- 瞬间容许力矩(gf.cm):
- 1500
- 减速比:
- 248.8
- 减速箱长L1(mm):
- 19.7
- 总长L(mm):
- 34.2
ZWMD008008-369
- 额定转速(rpm):
- 20
- 最高转速(rpm):
- 81
﹀
- 额定容许力矩(gf.cm):
- 750
- 瞬间容许力矩(gf.cm):
- 1500
- 减速比:
- 368.6
- 减速箱长L1(mm):
- 19.7
- 总长L(mm):
- 34.2
ZWMD008008-546
- 额定转速(rpm):
- 14
- 最高转速(rpm):
- 55
﹀
- 额定容许力矩(gf.cm):
- 750
- 瞬间容许力矩(gf.cm):
- 1500
- 减速比:
- 546.1
- 减速箱长L1(mm):
- 19.7
- 总长L(mm):
- 34.2
ZWMD008008-809
- 额定转速(rpm):
- 9
- 最高转速(rpm):
- 37
﹀
- 额定容许力矩(gf.cm):
- 750
- 瞬间容许力矩(gf.cm):
- 1500
- 减速比:
- 809.1
- 减速箱长L1(mm):
- 19.7
- 总长L(mm):
- 34.2
*以上规格数据仅供参考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
