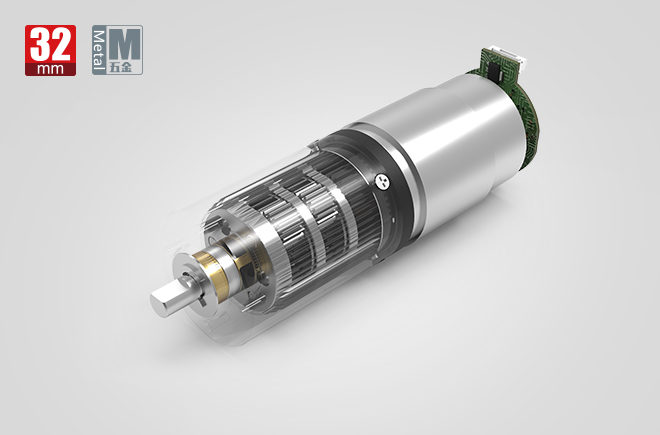

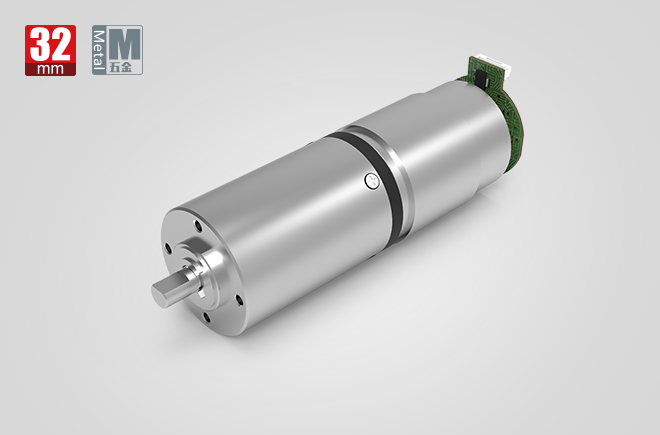

12v直流减速电机
產品分类管理： 直流电压减慢速度主轴电机
外径：32mm
木头材质：五金配件
拖动方向上：cw&ccw
小减速箱反程差：≤2°（可个性）
轴套：植物油成分轴套;翻转轴套
载荷窜动：≤0.1mm(植物油成分滚针轴承套);≤0.1mm(滚动式滚针轴承套)
打出轴径向短路电流：≤120N(植物油成分联轴器);≤180N(会滚动联轴器)
键入速率:≤15000rpm
工作上平均温度：-30……+100℃
产品参数
产品的技术参数：Φ32MM
齿轮传动建材：合金金属、氟塑料（可总体）
产品设备功率：295mA（可开发）
低速比：4—1296（可开发）
输入轉速：5-1675r/min（可开发）
伤害瓦数：2.8W-10W
模拟输出电压电流：12V
蜗轮轴箱品类：铝合金星体蜗轮轴箱；
符合驱使直流变压器无刷马达：直流变压器直流变压器无刷马达；
驱动软件内容输出的轴：合金材料内容输出的轴
所在轴样子：D形轴、半圆轴、双扁形轴、六角轴、五边形轴、四海轴；
成品结构特征：容积小、产品轻、驱动器积极、嗡嗡声低、定位精度不高、扭力大。
齿轮箱参数
| 齿轮级数 | 1 | 2 | 3 | 4 |
| 减速比 | 4/6 | 16/24/33 | 67/94/133/188 | 272/383/540/763/1076 |
| 最大容许扭力(gf.cm) | 50000 | 50000 | 50000 | 50000 |
| 瞬间容许力矩(gf.cm) | 150000 | 150000 | 150000 | 150000 |
| 齿轮箱效率 | 90 | 85 | 80 | 75 |
| 长度 | 29.1 | 39.1 | 49.1 | 59.1 |
马达规格参数
| 马达(可选择) | 空心杯电机、无刷电机、步进电机 |
| 电压(可选择) | 3-24V |
| 输入速度 | ≤15000rpm |
| 电流 | 300mA max |
产品规格：Φ32MM
齿轮材料：金属、塑料（可综合）
产品电流：295mA（可定制）
减速比：4—1296（可定制）
输出转速：5-1675r/min（可定制）
输出功率：2.8W-10W
输出电压：12V
齿轮箱类型：金属行星齿轮箱；
适用驱动电机：直流电机；
驱动输出轴：金属输出轴
输出轴形状：D形轴、圆形轴、双扁形轴、六边形轴、五边形轴、四方轴；
产品特点：体积小、质量轻、驱动效率高、噪音低、精度高、扭矩大。
齿轮级数：1
- 驱动比
- 4/6
- 最大容许扭力(gf.cm)
- 50000
﹀
- 瞬间容许力矩(gf.cm):
- 150000
- 齿轮箱效率
- 90
- 长度
- 29.1
齿轮级数：2
- 驱动比
- 16/24/33
- 最大容许扭力(gf.cm)
- 50000
﹀
- 瞬间容许力矩(gf.cm):
- 150000
- 齿轮箱效率
- 85
- 长度
- 39.1
齿轮级数：3
- 驱动比
- 67/94/133/188
- 最大容许扭力(gf.cm)
- 50000
﹀
- 瞬间容许力矩(gf.cm):
- 150000
- 齿轮箱效率
- 80
- 长度
- 49.1
齿轮级数：4
- 驱动比
- 272/383/540/763/1076
- 最大容许扭力(gf.cm)
- 50000
﹀
- 瞬间容许力矩(gf.cm):
- 150000
- 齿轮箱效率
- 75
- 长度
- 59.1
马达规格参数
| 马达(可选择) | 空心杯电机 |
| 电压(可选择) | 3-24V |
| 输入速度 | ≤15000rpm |
| 电流 | 300mA max |
推荐产品
型号
ZWBMD032032-4
ZWBMD032032-6
ZWBMD032032-16
ZWBMD032032-24
ZWBMD032032-33
ZWBMD032032-67
ZWBMD032032-94
ZWBMD032032-133
ZWBMD032032-188
ZWBMD032032-272
ZWBMD032032-383
ZWBMD032032-540
ZWBMD032032-763
ZWBMD032032-1076
额定转速(rpm)
1875
1250
469
313
227
112
80
56
40
28
20
14
10
7
最高转速(rpm)
7500
5000
1875
1250
909
448
319
226
160
110
78
56
39
28
额定容许力矩(gf.cm)
50000
50000
50000
50000
50000
50000
50000
50000
50000
50000
50000
50000
50000
50000
瞬间容许力矩(gf.cm)
150000
150000
150000
150000
150000
150000
150000
150000
150000
150000
150000
150000
150000
150000
减速比
4
6
16
24
33
67
94
133
188
272
383
540
763
1076
减速箱长L1(mm)
29.1
39.1
49.1
59.1
总长L(mm)
71.6
81.6
91.6
101.6
ZWBMD032032-4
- 额定转速(rpm):
- 1875
- 最高转速(rpm):
- 7500
﹀
- 额定容许力矩(gf.cm):
- 50000
- 瞬间容许力矩(gf.cm):
- 150000
- 减速比:
- 4
- 减速箱长L1(mm):
- 29.1
- 总长L(mm):
- 71.6
ZWBMD032032-6
- 额定转速(rpm):
- 1250
- 最高转速(rpm):
- 5000
﹀
- 额定容许力矩(gf.cm):
- 50000
- 瞬间容许力矩(gf.cm):
- 150000
- 减速比:
- 6
- 减速箱长L1(mm):
- 29.1
- 总长L(mm):
- 71.6
ZWBMD032032-16
- 额定转速(rpm):
- 469
- 最高转速(rpm):
- 1875
﹀
- 额定容许力矩(gf.cm):
- 50000
- 瞬间容许力矩(gf.cm):
- 150000
- 减速比:
- 16
- 减速箱长L1(mm):
- 39.1
- 总长L(mm):
- 81.6
ZWBMD032032-24
- 额定转速(rpm):
- 313
- 最高转速(rpm):
- 1250
﹀
- 额定容许力矩(gf.cm):
- 50000
- 瞬间容许力矩(gf.cm):
- 150000
- 减速比:
- 24
- 减速箱长L1(mm):
- 39.1
- 总长L(mm):
- 81.6
ZWBMD032032-33
- 额定转速(rpm):
- 227
- 最高转速(rpm):
- 909
﹀
- 额定容许力矩(gf.cm):
- 50000
- 瞬间容许力矩(gf.cm):
- 150000
- 减速比:
- 33
- 减速箱长L1(mm):
- 39.1
- 总长L(mm):
- 81.6
ZWBMD032032-67
- 额定转速(rpm):
- 112
- 最高转速(rpm):
- 448
﹀
- 额定容许力矩(gf.cm):
- 50000
- 瞬间容许力矩(gf.cm):
- 150000
- 减速比:
- 67
- 减速箱长L1(mm):
- 49.1
- 总长L(mm):
- 91.6
ZWBMD032032-94
- 额定转速(rpm):
- 80
- 最高转速(rpm):
- 319
﹀
- 额定容许力矩(gf.cm):
- 50000
- 瞬间容许力矩(gf.cm):
- 150000
- 减速比:
- 94
- 减速箱长L1(mm):
- 49.1
- 总长L(mm):
- 91.6
ZWBMD032032-133
- 额定转速(rpm):
- 56
- 最高转速(rpm):
- 226
﹀
- 额定容许力矩(gf.cm):
- 50000
- 瞬间容许力矩(gf.cm):
- 150000
- 减速比:
- 133
- 减速箱长L1(mm):
- 49.1
- 总长L(mm):
- 91.6
ZWBMD032032-188
- 额定转速(rpm):
- 40
- 最高转速(rpm):
- 160
﹀
- 额定容许力矩(gf.cm):
- 50000
- 瞬间容许力矩(gf.cm):
- 150000
- 减速比:
- 188
- 减速箱长L1(mm):
- 49.1
- 总长L(mm):
- 91.6
ZWBMD032032-272
- 额定转速(rpm):
- 28
- 最高转速(rpm):
- 110
﹀
- 额定容许力矩(gf.cm):
- 50000
- 瞬间容许力矩(gf.cm):
- 150000
- 减速比:
- 272
- 减速箱长L1(mm):
- 59.1
- 总长L(mm):
- 101.6
ZWBMD032032-383
- 额定转速(rpm):
- 20
- 最高转速(rpm):
- 78
﹀
- 额定容许力矩(gf.cm):
- 50000
- 瞬间容许力矩(gf.cm):
- 150000
- 减速比:
- 383
- 减速箱长L1(mm):
- 59.1
- 总长L(mm):
- 101.6
ZWBMD032032-540
- 额定转速(rpm):
- 14
- 最高转速(rpm):
- 56
﹀
- 额定容许力矩(gf.cm):
- 50000
- 瞬间容许力矩(gf.cm):
- 150000
- 减速比:
- 540
- 减速箱长L1(mm):
- 59.1
- 总长L(mm):
- 101.6
ZWBMD032032-763
- 额定转速(rpm):
- 10
- 最高转速(rpm):
- 39
﹀
- 额定容许力矩(gf.cm):
- 50000
- 瞬间容许力矩(gf.cm):
- 150000
- 减速比:
- 763
- 减速箱长L1(mm):
- 59.1
- 总长L(mm):
- 101.6
ZWBMD032032-1076
- 额定转速(rpm):
- 7
- 最高转速(rpm):
- 28
﹀
- 额定容许力矩(gf.cm):
- 50000
- 瞬间容许力矩(gf.cm):
- 150000
- 减速比:
- 1076
- 减速箱长L1(mm):
- 59.1
- 总长L(mm):
- 101.6
*以上规格数据仅供参考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
